弹簧各部分名称及尺寸关系

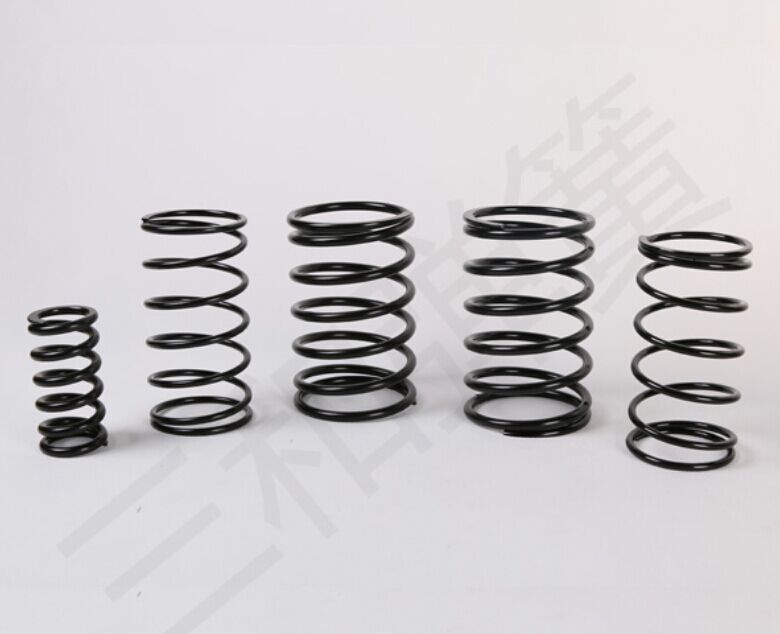

弹簧按受力性质，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧，按形状可分为螺旋弹簧、碟形弹簧、环形弹簧、板弹簧、平面蜗卷弹簧以及扭杆弹簧等。普通圆柱螺旋弹簧由于制造简单，且可根据受载情况制成各种型式，结构简单，故应用最广。

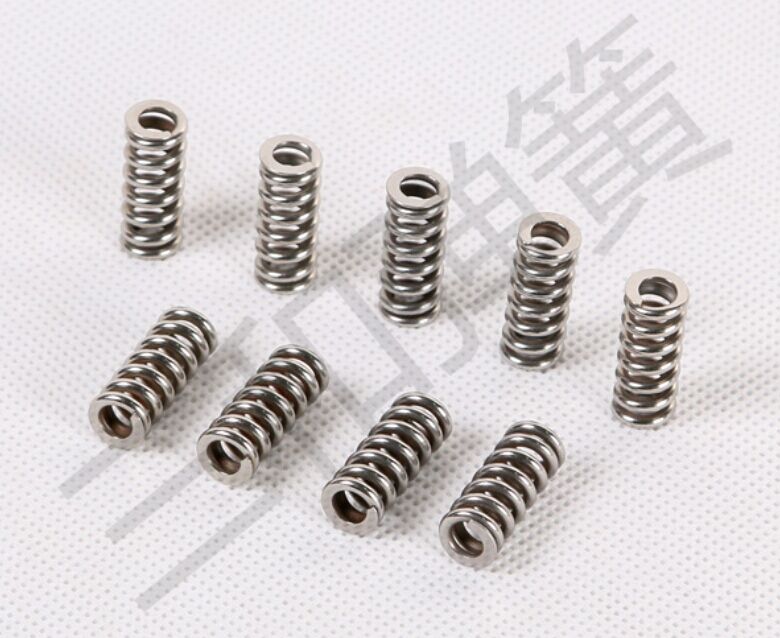

弹簧的制造材料一般来说应具有高的弹性极限、疲劳极限、冲击韧性及良好的热处理性能等，常用的有碳素弹簧钢、合金弹簧钢、不锈弹簧钢以及铜合金、镍合金和橡胶等。弹簧的制造方法有冷卷法和热卷法。弹簧丝直径小于8毫米的一般用冷卷法，大于8毫米的用热卷法。有些弹簧在制成后还要进行强压或喷丸处理，可提高弹簧的承载能力。

弹簧各部分名称及尺寸关系:

（1）谈弹簧丝直径d:制造弹簧的钢丝直径。

（2）弹簧外径D:弹簧的最大外径。

（3）弹簧内径D1：弹簧的最小外径。

（4）弹簧中径D2：弹簧的平均直径。它们的计算公式为：D2＝（D＋D1）÷2＝D1＋d＝D－d

（5）t:除支撑圈外，弹簧相邻两圈对应点在中径上的轴向距离成为节距，用t表示。

（6）有效圈数n:弹簧能保持相同节距的圈数。

（7）支撑圈数n2：为了使弹簧在工作时受力均匀，保证轴线垂直端面、制造时，常将弹簧两端并紧。并紧的圈数仅起支撑作用，称为支撑圈。一般有1.5T、2T、2.5T，常用的是2T。

（8）总圈数n1:有效圈数与支撑圈的和。即n1=n+n2.

（9）自由高H0:弹簧在未受外力作用下的高度。由下式计算：H0=nt+(n2-0.5)d=nt+1.5d(n2=2时)

（10）弹簧展开长度L：绕制弹簧时所需钢丝的长度。L≈n1(ЛD2)2+n2(压簧)L=ЛD2n+钩部展开长度（拉簧）

（11）螺旋方向：有左右旋之分，常用右旋，图纸没注明的一般用右旋。

4．弹簧的规定画法：

（1）在平行螺旋弹簧线的视图上，各圈的轮廓线画成直线。

（2）有效圈数在4圈以上的弹簧，可只画出其两端1～2圈（不含支撑圈）。中间用通过弹簧钢丝中心的点画线连起来。

（3）在图样上，当弹簧的旋向不作规定时，螺旋弹簧一律画成右旋，左旋弹簧也画成右旋，但要注明“左”字。

弹簧利用自身的变形产生力或储存能量的机械零件。其主要功能有：①控制机械的运动，如内燃机中的阀门弹簧、离合器中的控制弹簧等。②吸收振动和冲击能量，如汽车、火车车厢下的缓冲弹簧、联轴器中的吸振弹簧等。③储存及输出能量作为动力，如钟表弹簧、枪械中的弹簧等。④用作测力元件，如测力器、弹簧秤中的弹簧等。弹簧的载荷与变形之比称为弹簧刚度，刚度越大，则弹簧越硬。
