圆锥、中凸和中凹形等变径螺旋弹簧的有心卷制

2016-8-18 13:30:41

三和弹簧有限公司 http://www.rfrsd.com

圆锥螺旋弹簧的有心轴卷制，是在圆锥形心轴上单个卷制的。由于弹簧底部和顶部的回弹量不一样，所以在制作心轴时，应将圆锥角的校正量考虑进去。圆锥角小的心轴，可以不刻制螺旋线沟槽，圆锥角大的心轴，应刻制出与弹簧螺旋线相对应的沟槽，将金属丝卷绕在沟槽中，以保证弹簧的成形精度。

中凸形和中凹形螺旋弹簧的有心轴卷制，是将金属丝绕在与弹簧形状相同的心轴上绕制成形的。在制造心轴时，其大端和小端回弹量的估算应有所不同。

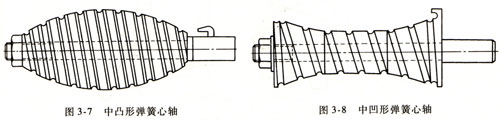

中凸形弹簧需用组合心轴卷制。组合心轴是由若干不同尺寸的薄圆片拼合而成，中心穿以销轴或螺栓。弹簧卷制完后，松开销轴或螺栓，将心轴拆卸方能取下工件，图3-7为这种心轴的示意图。中凸形弹簧的心轴结构复杂，制造麻烦，使用不便，尤其是弹簧圈间隙小时更是如此，所以这种弹簧应用较少。

中凹形弹簧的心轴是由两半个对称心轴组合而成。其对接方法，可以在心轴中穿以螺栓紧固，也可以采用榫头连接，如图3-8所示。

圆锥、中凸和中凹形螺旋弹簧的有心卷制均较麻烦，在批量生产时，尽可能用自动卷簧机卷制。
