本实用新型属于机械器件领域，尤其涉及一种弹簧结构。
背景技术：
弹簧是一种利用弹性来工作的机械零件。其能够在外力作用下发生形变，在外力消失后又能够回复原状，因而在工业制造业中发挥着非常重要的作用。随着工业制造业的快速发展，作为基础零件之一的弹簧就更加需要不断的改进，才能够适应国家工业的快速发展。此外，弹簧产品质量的提高也是机械设备更新换代的需要和配套主机性能提高的需要，因此提高弹簧的质量已经成为一个非常重要的问题。
传统的拉伸弹簧通常由弹簧本体，以及弹簧本体两端伸出的部分构成的固定结构组成。在使用时，拉伸弹簧两端的固定结构分别固定在两个施力端，通过固定结构将力传导到弹簧本体上。
传统的拉伸弹簧的固定结构通常直接由弹簧本体的两端的弹性材料通过弹簧机压成，这样制造方式在成型时弹簧机会对弹簧造成损伤，因而影响弹簧的强度。这种损伤一般出现在弹簧本体和固定结构连接处的折弯部分，不易检测。在弹簧经过多次的拉伸后，弹簧本体与其端部的固定结构容易断裂，使得弹簧失效，从而影响整个机器主体的正常运行。
技术实现要素：
本实用新型提供一种弹簧结构，旨在解决现有弹簧的弹簧本体与其端部的固定结构容易断裂，使得弹簧失效的问题。
本实用新型是这样实现的，一种弹簧结构，其特征在于，包括弹簧本体，以及设于弹簧本体端部的固定结构；
所述固定结构与所述弹簧本体间通过一连接结构相连，所述连接结构使所述固定结构与所述弹簧本体间在弹簧本体拉伸时形成多个受力点或受力面，所述连接结构为卡接结构，所述卡接结构包括设于所述固定结构上、可与所述弹簧本体的螺旋外形相配合的螺旋结构；所述螺旋结构旋入所述弹簧本体形成卡接结构。
进一步的，所述卡接结构包括设于弹簧本体末端的收口结构，以及设于所述固定结构一端的挡块；
所述挡块被所述收口结构限制在所述弹簧本体内；
所述固定结构的另一端伸出所述收口结构。
更进一步的，所述收口结构为逐渐收缩的锥形结构或弧形结构；所述挡块具有与所述收口结构相契合的锥形或弧形外形。
进一步的，所述卡接结构还包括一套盖结构，所述套盖结构套设于所述卡接结构的外部，以进行卡紧。
本实用新型的弹簧结构包括弹簧本体，设于弹簧本体端部的固定结构，以及设于弹簧本体和固定结构之间的连接结构。连接结构使得固定结构和弹簧本体之间在拉伸时形成多个受力点或受力面，因此弹簧本体和固定结构的结合更加牢固可靠，也避免了现有技术的弹簧在加工成型的过程中容易出现损伤从而影响弹簧的性能，使弹簧存在失效风险的问题，使用更加稳定可靠。
附图说明

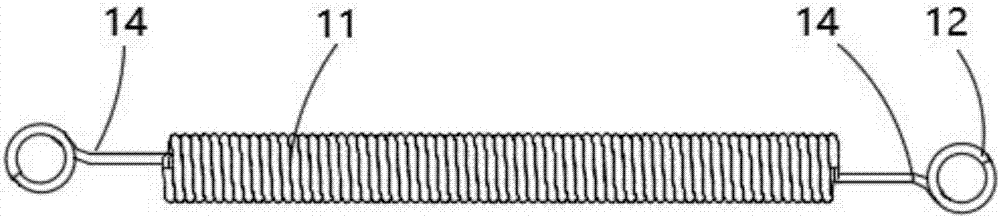

图1是现有技术提供的弹簧的主视图；
图2是现有技术提供的弹簧的俯视图；
图3是本实用新型提供的弹簧结构的一个实施例；
图4是图3中连接结构的放大图；
图5是另一种实施方式中的连接结构的示意图；
图6是图5中固定结构和螺旋结构的透视图；
图7是本发明的图5中的连接结构与套盖结构配合的示意图；
图8是图7中的局部剖视图。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
本实用新型解决技术问题所述采用的方式是：通过一连接结构使弹簧本体与设置在其端部的固定结构能在拉伸时形成多个受力点或受力面；通过这种方式使弹簧的性能更加可靠、减小了弹簧本体与其端部的固定结构断裂的可能。
如图1和图2所示，现有技术中弹簧的固定结构12是直接由构成弹簧主体 11两端的弹性材料通过弹簧机弯折而成的，在弹簧机对其进行弯折的过程中，会使得弹簧出现损伤，特别是在靠近弹簧主体11的第一折弯处13和靠近固定结构12的第二折弯处14，这两个折弯处因其弯折程度较大，在使用弹簧机成型的过程中容易出现弹簧成型头压伤弹簧本体的情况。这种压伤很难检测出来，且会对弹簧的性能造成很大的影响，容易使得弹簧在使用时出现失效的问题，从而影响整个机器的运作。
如图3所示，本实用新型的弹簧结构包括弹簧本体21，设于弹簧本体21 端部的固定结构22；固定结构22和弹簧本体21之间通过连接结构23相连，连接结构23能够使得固定结构22和弹簧本体21之间在弹簧拉伸时形成多个受力点或者受力面。连接结构23可为焊接结构或卡接结构。
作为本实用新型的一个实施例，连接结构23可为卡接结构，包括设于弹簧本体21末端的收口结构231，以及设于固定结构22一端的挡块232。收口结构 231由弹簧本体21的端部的弹性材料逐渐向内收缩形成，挡块232被弹簧本体21形成的收口结构231限制在弹簧本体内。固定结构22的另一端伸出收口结构231，形成固定结构22的对外连接端。
收口结构231的每一匝弹簧都可以和挡块232形成一个接触面，因而在弹簧本体21被拉伸时能够在固定结构22和弹簧本体21之间形成若干个受力面，从而使得弹簧本体21和固定结构22之间的连接较为稳定可靠，不会像现有技术中的弹簧一样，弹簧主体11和固定结构12之间只通过一匝弹簧本体11弯折来连接弹簧本体11和固定结构22，因而避免了现有技术的弹簧容易失效的问题。固定结构22的对外连接端可设置为勾形或者环形，也可根据需要设置为其他形状，优选为勾形，以使得固定结构22的弯折较为平缓，减少弯折过程对固定结构22造成的损伤。
本实施例中固定结构22的粗细可根据需要选用，因而不会出现像现有技术中使用弹簧的本体材料来制作固定结构22，所造成固定结构22只能和弹簧本体21的材料粗细保持一致的问题，可以根据需要选用较粗或较细的材料制作固定结构22，更加实用。挡块232可以使用金属钝化机直接在固定结构22的端部打出，也可使用焊接的方式，将挡块232焊接在固定结构22的端部。
作为本实施例的一个改进，收口结构231为逐渐收缩的锥形结构或弧形结构，同时挡块232具有与收口结构231相契合的锥形或弧形外形，通过这种设计，可以使得收口结构231和挡块232之间的接触更加充分，受力面积更大，因而固定效果更加理想。
作为本实用新型的一个实施例，连接结构23为卡接结构，具体包括设于固定结构22上的孔结构，弹簧本体21端部伸出的弹性材料穿过孔结构，并固定在孔结构上形成卡接结构。本实施例中孔结构也可为环结构或其他能发挥类似功能的结构。
作为本实施例的一个改进，固定结构22至少设置有两个孔结构或者环结构，弹簧本体21端部伸出的弹性材料穿过这两个孔结构或环结构并固定，能够更好的实现连接。
如图5和图6所示，作为本发明的一个实施例，连接结构23为卡接结构时还可以是另外一种具体结构，包括设于固定结构22上，可与弹簧本体21的螺旋外形相配合的螺旋结构234。螺旋结构234的外表面设有与弹簧本体21的内侧表面螺纹形状相配合的螺牙，中心轴线处开口通孔以穿设在固定结构上。固定机构22的端部设有挡块232，防止螺旋结构234从固定结构22上滑落。通过弹簧本体21内部的螺纹和螺旋结构234的螺牙相配合，可以使得螺旋结构 234能够将弹簧本体21固定在固定结构22上。
如图7和图8所示，作为本实施例的一个优化，连接结构23还包括套盖结构233，套盖结构233套设于卡接结构的外部。套盖结构233与螺旋结构234 相互配合，共同起到将弹簧主体21固定到固定结构22上的目的。弹簧主体21 受到拉伸时会发生形变，因而与螺旋结构234相配合部分的弹簧主体21也会有形变的趋势，此时套盖结构233可以将连接弹簧主体21压紧在螺旋结构234 上，从而使得弹簧主体21内侧表面的螺纹与螺旋结构234的螺牙形成紧密配合，限制与螺旋结构234相配合的弹簧主体21的形变，使得弹簧主体21不会因为形变与螺旋结构234配合不牢而滑落，从而连接结构能够保持稳固。
作为本实用新型得一个实施例，连接结构23为焊接结构，焊接结构包括多个焊接点，且焊接点均匀的分布于弹簧端部的圆周上，这样可以使得拉伸时弹簧本体21和固定结构22之间能够形成多个受力点，且这些受力点均匀的分布在圆周上，因而连接结构23的连接效果更加稳定理想。
作为本实施例的一个优化，焊接结构的焊接点至少分布于两匝弹簧圈上，以使焊接更加的牢固可靠。
本实用新型的弹簧结构包括弹簧本体，设于弹簧本体端部的固定结构，以及设于弹簧本体和固定结构之间的连接结构，设置连接结构使得固定结构和弹簧本体之间在拉伸时形成多个受力点或受力面，因此弹簧本体和固定结构的结合更加牢靠，也避免了直接使用弹簧本体两端的弹性材料通过弹簧机压折形成固定结构所对弹簧造成的损伤，因此弹簧的性能更加可靠，不容易发生失效。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
技术特征：
1.一种弹簧结构，其特征在于，包括弹簧本体，以及设于所述弹簧本体端部的固定结构；
所述固定结构与所述弹簧本体间通过一连接结构相连，所述连接结构使所述固定结构与所述弹簧本体间在弹簧本体拉伸时形成多个受力点或受力面，所述连接结构为卡接结构，所述卡接结构包括设于所述固定结构上、可与所述弹簧本体的螺旋外形相配合的螺旋结构；所述螺旋结构旋入所述弹簧本体形成卡接结构。
2.如权利要求1所述的弹簧结构，其特征在于，所述卡接结构包括设于弹簧本体端部的收口结构，以及设于所述固定结构一端的挡块；
所述挡块被所述收口结构限制在所述弹簧本体内；
所述固定结构的另一端伸出所述收口结构。
3.如权利要求2所述的弹簧结构，其特征在于，所述收口结构为逐渐收缩的锥形结构或弧形结构；所述挡块具有与所述收口结构相契合的锥形或弧形外形。
4.如权利要求1所述的弹簧结构，其特征在于，所述卡接结构还包括一套盖结构，所述套盖结构套设于所述卡接结构的外部，以进行卡紧。
技术总结
本实用新型适用于机械器件领域，提供了一种弹簧结构，包括弹簧本体，设于弹簧本体端部的固定结构，以及设于弹簧本体和固定结构之间的连接结构。设置连接结构可以使得固定结构和弹簧本体之间在拉伸时能够形成多个受力点或受力面，因此弹簧本体和固定结构的结合更加稳定可靠，避免了直接通过弹簧机压折弹簧本体两端的弹性材料来制作固定结构所对弹簧造成的损伤，从而使得弹簧结构的性能更加稳定可靠，不容易发生失效。
